在大廈、學校、倉庫等場所，一般都會安裝聲光報警器，面積比較大的地方，可以結合聲光報警器再安裝一個消防廣播設備，如何安裝？
一、GST-HX-M8503火災聲光警報器概述

GST-HX-M8503火災聲光警報器是一種安裝在現場的聲和光報警設備，由消防控制中心的火災報警控制器啟動。啟動后警報器發出強烈的聲和光報警信號，以達到提醒現場人員注意的目的。

警報器功耗低、壽命長；火警聲報警，聲音洪亮清晰，能夠在遠距離的情況下提醒現場人員；報警光顯示醒目。

二、GST-HX-M8503火災聲光警報器技術參數

（1）工作電壓：

總線電壓：總線24V

電源電壓：DC24V

（2）監視電流：

總線電流≤0.5mA

電源電流≤2mA

（3）動作電流：

總線電流≤2mA

電源電流≤60mA

（4）線制：四線制，與控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接

（5）聲壓級≥85dB（正前方3m水平處（A計權））

（6）閃光頻率：1.0Hz～1.5Hz

（7）變調周期：4（1±20％）s

（8）聲調：火警聲

（9）使用環境：

溫度：-10℃～+50℃

相對濕度≤95%，不結露

（10）外殼防護等級：IP30

（11）外形尺寸：106mm×142mm×62mm

三、GST-HX-M8503火災聲光警報器結構特征、安裝與布線

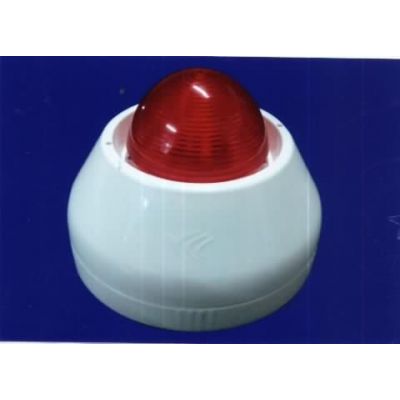

GST-HX-M8503型警報器外形示意圖如下圖：

GST-HX-M8503火災聲光警報器

安裝方法：

（1）聲光警報器采用明裝方式，在普通高度空間下，以距頂棚0.2m處為宜，安裝方式下圖所示。

GST-HX-M8503火災聲光警報器

（2）安裝時，先用兩個螺釘將警報器后殼固定在墻上的86H50型預埋盒上（注意警報器后殼“UP”及箭頭朝上）。

（3）從警報器后殼的進線孔中穿入電纜接在相應端子上，然后將警報器前殼上部塞入警報器后殼，再將警報器前殼下方按入警報器后殼中。

（4）拆卸時，用一字螺絲刀從警報器后殼下方“A”處缺口插入，向下用力撬動，即可將警報器前殼拆下。

警報器接線端子示意圖如下圖所示：

GST-HX-M8503火災聲光警報器

其中：

Z1、Z2：控制器信號總線，無極性；

D1、D2：接DC24V電源，無極性；

布線要求：信號總線Z1、Z2采用阻燃RVS雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2。

設置安裝要求是什么？

1.每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。

2.具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。

3.同一建筑中設置多個火災聲警報器時，應能同時啟動和停止所有火災聲警報器工作。

安裝位置在哪里？

1.消防聲光報警器的安裝高度是距地面1.8米;

2.消防聲光報警器的安裝位置是疏散通道的門口;
