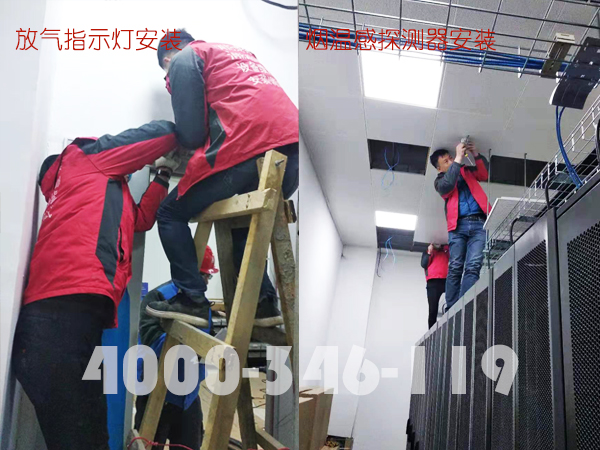

很多人在咨詢火災探測器應該如何安裝？安裝的高度是多少？
一般參照火災報警控制器的安裝高度，火災報警控制器的安裝高度在《火災自動報警系統設計規范》（GB50116-2013）中有提及：火災報警控制器和消防聯功控制器安裝在墻上時，其主顯示屏高度宜為1. 5m~ 1. 8m ，其靠近門軸的側面距墻不應小于0.5m ，正面操作距離不應小于1.2m

一、GST-QKP01氣體滅火控制器概述:

GST-QKP01火災報警控制器、氣體滅火控制器(簡稱為GST-QKP01)是海灣公司為適應工程設計的需要而開發的。GST-QKP01為典型的氣體滅火控制裝置，可配接感煙/感溫/火焰探測器、手動報警按鈕、緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、手自動轉換開關以及輸出模塊等，具有火災探測和氣體滅火控制功能，可實現1個防火區的火災報警和氣體滅火控制。GST-QKP01滿足GB 4717-2005 《火災報警控制器》和GB 16806-2006《消防聯動控制器》中有關氣體滅火控制器的要求，為室內使用設備。

二、GST-QKP01氣體滅火控制器功能:

1.具有火災探測及報警功能。

可連接本公司編碼型感溫、感煙和火焰等類型的探測器以及手動報警按鈕，實現火災探測和報警。

2.能控制實現氣體滅火設備的啟動噴灑，其啟動方式有以下幾種：

1)通過火災報警探測器和手鈕報警聯動啟動氣體滅火；

2)通過按下現場緊急啟動按鈕來啟動氣體滅火；

3)通過按下GST-QKP01面板上的【啟動】按鍵來啟動氣體滅火。

3.GST-QKP01收到啟動控制信號后能啟動現場的區域訊響器報警、自動顯示延時且指示延時時間、并聯動啟動輸出模塊實現關閉門窗、防火閥和停止空調等功能。

4.延時啟動的延時時間在0～30秒連續可調。

5.具有停動功能，在延時期間，通過以下方式可緊急停止延時及其后續動作：

1)按下GST-QKP01面板上的【停動】按鍵，可實現緊急停動；

2)按下該控制區域內的現場緊急停動按鈕，可實現緊急停動；

3)通過火災報警控制器（聯動型）發出停動命令，可實現緊急停動；

4)按下【確認】鍵并選擇中止延時，可實現緊急停動。

6.具有手自動轉換功能，可分別設置手動和自動工作方式。

在自動工作方式下，可實現火災報警聯動啟動氣體滅火。

在手動工作方式下，只能進行火災報警，不能聯動啟動氣體滅火，只能通過【啟動】按鍵和現場緊急啟動按鈕才能啟動氣體滅火。

系統的手動和自動工作方式的設置可以通過現場的手自動轉換開關實現，也可在GST-QKP01上進行設置，系統的手自動狀態決定于-后一次設置操作，且系統的手自動工作方式以設備上的工作方式指示燈的指示為準。

注意：手動工作方式只適于保護區有人時使用；保護區無人時應使用自動工作方式。

7.自身帶有備電，在主電缺失時可自動進入備電運行狀態；能給備電充電并有備電保護功能。

8.具有信息記錄、查詢功能，可保存-后的999條記錄。

三、GST-QKP01氣體滅火控制器特點:

1.配置靈活、可靠性高

采用海灣成熟的總線技術實現與現場控制和報警設備的連接，緊急啟/停按鈕、用于指示噴灑的氣體噴灑指示燈、區域訊響器和手自動轉換開關等設備均可方便的連接到GST-QKP01上，布線簡單方便且配置靈活。

鑒于氣體滅火系統的特殊性，采用了可靠的設計方法，以故障導向為安全原則進行產品設計，并經過了嚴格測試，使產品具有了極高的可靠性。

2.功能強、控制方式靈活

GST-QKP01為一個完全開放的系統，可與火災報警控制器(聯動型)聯網通信實現遠程監控。

3.窗口化、漢字菜單式顯示界面

采用窗口化菜單式命令，增加了每屏中所包含的信息量，當有多種類型的信息存在時，通過查詢功能和箭頭鍵操作可以方便的看到各種全面細致的顯示信息，漢字菜單做到了明白易懂、方便直觀，通過簡單的操作(選擇數字或移動光條)就可實現系統提供的多種功能。

4.模塊式開關電源

供電電源為低壓開關電源，對主、備電均作穩壓處理，保證低壓時系統仍能正常工作。充電部分采用開關恒流定壓充電，保證輸入AC187V對電池的可靠快速充電。

具有備電保護功能：備電供電時，當備電電壓低于DC19V時系統將自動切斷備電。

四、GST-QKP01氣體滅火控制器主要技術指標

1)工作電壓：交流AC220V50/60Hz，允許電壓變化范圍AC176V～AC264V；

2)功耗：監視狀態功耗≤20W；-大功耗≤150W；

3)備用電源：2個DC12V/7Ah密封鉛電池；

4)氣體噴灑輸出：DC24V/3A，脈沖方式/持續方式，可調；

5)輔助24V電源輸出：-大0.6A；

6)電池充電電流：0.6A~0.8A；

7)液晶屏規格：128×64點，可同屏顯示32個漢字信息；

8)容量

可帶1個區的氣體滅火設備，實現對1個防護區的保護。其中所帶設備及數量如下：

電磁閥：1個，額定電壓DC24V,-大電流3A；

壓力開關：1個，常開觸點，動作時閉合；

區域訊響器：1～5個，編碼地址范圍1～90；

氣體噴灑指示燈：1～5個，編碼地址范圍1～90；

緊急啟/停按鈕和手自動轉換開關：共1～10個，編碼地址范圍1～90；

輸出模塊：1～3個，編碼地址范圍1～90；

點型感煙探測器：1～20個，編碼地址范圍1～90；

其它探測器(如感溫、火焰等)：1～20個，編碼地址范圍1～90；

手動報警按鈕：1～10個，編碼地址范圍1～90；

聲光警報器：1～2個，非編碼。

(1)線制

GST-QKP01氣體滅火控制器

(2)使用環境

工作溫度：-10℃~50℃

相對濕度≤95%，不凝露

(3)外形尺寸：長413mm×寬330mm×厚97mm。

(4)壁掛安裝于防護區門口，支持上進線方式。

其中：

L、N、PE：交流220V接線端子。

CAN-L、CAN-H：與火災報警控制器(聯動型)相連的通訊總線端子。

R1、R2：噴灑指示輸出端子，常開觸點，壓力開關動作時閉合。

F1、F2：故障輸出端子，常開觸點，有故障時閉合。

S+、S-：聲光驅動輸出端子，接非編碼聲光警報器；有火警動作時啟動輸出DC24V信號。

Z1、Z2：總線輸出端子，連接編碼探測器、手動報警按鈕、緊急啟/停按鈕、區域訊響器、

氣體噴灑指示燈、輸出模塊、手自動轉換開關等總線設備。

24V、G:各區的輔助電源輸出端子，為現場的系統設備如區域訊響器、氣體噴灑指示燈和輸出模塊供電。

DC+、DC-：電磁閥的驅動信號輸出端子，通常該端子間輸出電壓小于DC0.7V，啟動時輸出

DC24V電壓且-大2A的信號。終端匹配電阻為4.7kΩ/0.25W。
YK1、YK2：氣體釋放反饋信號輸入端，應輸入動合型干觸點信號。其終端匹配電阻為4.7kΩ/0.25W。

布線要求:

通信總線(Z1,Z2)應選用截面積≥1.0mm2的雙絞線，-長不超過500m。

電源輸出(24V,G)連接線應選用截面積1.0~2.0mm2RV線，-長不超過500m。

驅動鋼瓶輸出端(DC+,DC-)連接線應選用截面積≥1.5mm2RV線。如果電纜長度大于50m，

則選用截面積≥2.5mm2RV線。應計算線損壓降、保證電磁閥的-低工作電壓。

外接通訊總線連線應選用截面積≥1.0mm2雙絞線，配置CAN通訊卡時-大線長不超過3000m。

其它端子連接線應選用截面積≥1.0mm2RV線。

交流電源線應采用耐壓750V以上的三芯絕緣線。

機殼接地線宜用4mm2的銅導線，接地電阻應小于4Ω。
